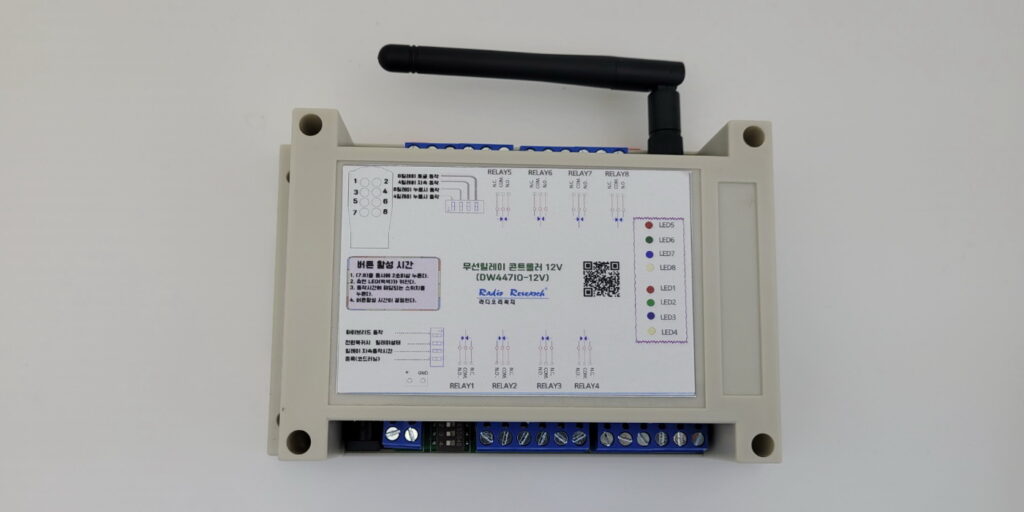

DW447 IO BOARD

사용주파수대 : 447.8625MHz ~ 447.9875MHz
8개의 C타입 릴레이 내장
12V 어댑터 채용
Swivel Antenna 채용

주요 기능 및 특장점

  • 사용 주파수대 : 447.8625MHz ~ 447.9875MHz
  • 8개의 C타입 릴레이 내장
  • Swivel Antenna 채용
  • 12V 어댑터 채용

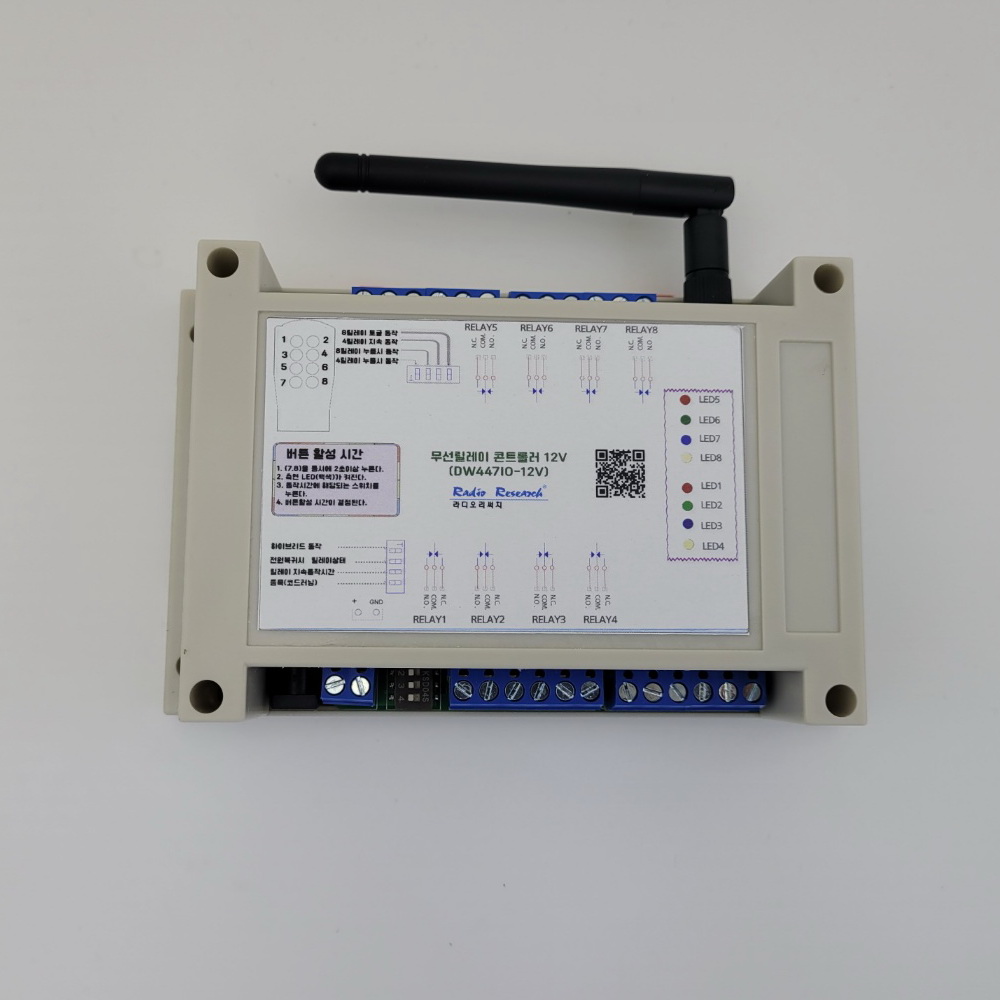

  • 우측에 8개의 LED는 릴레이 동작을 바로 보여주고, 좌측의 2개의 LED는 콘트롤보드의 동작 상태를 표시함



등록

1. 수신장치 하단의 4단딥스위치( SW2 ) 의 4번 딥 스위치를 ON 으로 한다.

2. 수신장치의 전원을 공급한다. 이때, 좌측 상단의 LED 2개가 동시에 점등된다.

3. 리모콘의 버튼을 누른다.

리모콘의 버튼을 계속 누르고 있으면, 2개의 LED중 적색 LED는 꺼지고, 녹색 LED만 깜빡거리는 상태가 된다.

4. 이때 SW2-4 스위치를 끈다.

그러면 리모콘의 코드가 수신장치에 성공적으로 등록되게 된다.

. 이때 SW2-4 스위치를 끈다. 그러면, 리모콘의 코드가 수신장치에 성공적으로 등록되게 된다.

 등록이 되었는데도, SW2-4를 끄지 않으면, 전원이 다시 켜지거나, 내부회로가 리셋된 경우

 다시 등록 모드에 진입하게 되어, 세트가 오동작하는 원인이 된다.
