양방향 무선모듈 IO보드(MJ447_CONT)

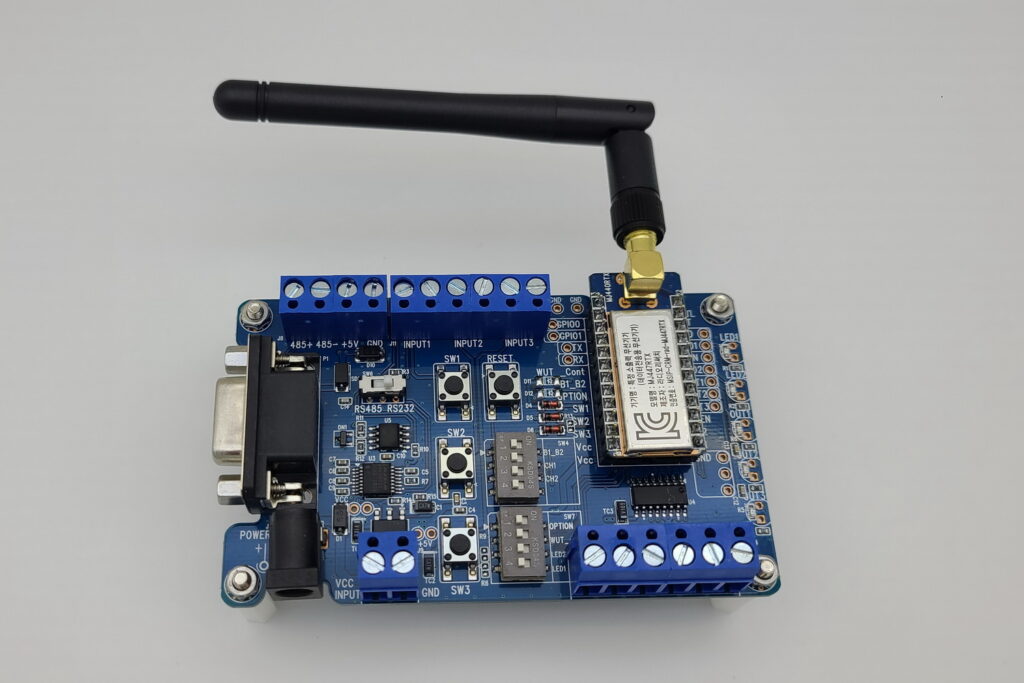

MJ447_CONT 컨트롤보드

MJ447RTX_CONT

MJ447RTX를 컨트롤하기 위한 보드

ESCO 사업 무선 콘트롤/사물통신용
스마트 메터링/스마트 그리드/스마트 팜
무선센서 네트워크
원격제어
홈씨큐리티및 얼람
무선데이터 로거

주요 기능및 특장점

MJ447RTX ( 양방향 무선모듈 ) 을 장착하여, 디지털 입출력 기능( Digital I.O. )을 무선으로 지원한다.

  •  전원 : 외부에서 12~24V의 직류전원을 공급받아, 내부 +5V로 정류하여 사용하고, 무선 모듈의 전원을 공급한다.
  •  24 핀 인터페이스 : 무선모듈과 24핀 인터페이스를 통하여 접속된다.
  •  RS232 / RS485 지원
  • 데이터열을 입출력하기 위해 RS232 혹은 RS485의 선택이 가능하다.( 좌측 상단에 위치한 슬라이드 스위치를 이용 하여 선택한다. )
  • Data bit : 8 Bits / Stop bit : 1 bit / Parity bit : None
  • 통신 속도는 9600 BPS / 4800 BPS 선택 ( SW7 / OPTION )
  •  OPTION SW를 OFF(좌측) 하면, 9600 BPS / ON(우측) 하면 4800BPS 를 지원한다.
  •  3개의 입력 스위치 혹은 3개의 입력단자 ( Dry contact / 송신용 )
  •  스위치를 누르거나, 입력 단자를 접지하면, 접지되어 있는 동안 주기적으로 ( 4초간격 ) 눌려있다는 신호를 송신한다.
  •  접지가 해제되면 해제되는 순간 떨어짐 신호를 송신한다.
  •  SW1이 눌려져 동작하는 동안, SW2 혹은 SW3가 눌려져도 동시 동작이 가능하다.
  •  3개의 출력표시 LED 및 출력 ( 수신부 / SINK 출력 / MAX 500mA )
  • 입력 스위치가 눌러짐에 따라, 상대편의 수신부는 이를 표시하고, 그 값을 출력하게 되는데, 이 출력은 릴레이를 구동하기 위한 출력으로 제공된다.
  • 모듈의 동작을 리셋하기 위한 리셋 스위치
  • 넓은 동작온도 범위
  •  안전시스템용 447.2625MHz BAND 11채널 중 4채널 / 데이터전송용 447.8625MHz BAND 25채널 중 4채널지원밴드 변경 및 채널 변경은 DIP SW를 이용한다. ( SW4의 B1_B2를 밴드 변경용이고, CH1 / CH2를 채널 변경용이다. )
  •  DB9(Female)이 장착되어있다.

응용분야

스마트 메터링 / 스마트 그리드/ 스마트 팜(Farm)

  • 무선센서네트워크
  • 원격제어
  • 홈 시큐리티 및 얼람
  • 텔레메터링
  • 무선도어 개폐장치
  • 키없는 출입장치
  • 무선데이터 로거(Logger)
  • 무선환경감시/ 무선SCADA
  • 무선헬쓰모니터링
